1. Warum ein spezialisierter Hängeförderer für Lackieranlagen
Ein Hängeförderer (Overhead Conveyor) in einer Lackieranlage ist kein Standard-Förderer mit zusätzlichen Optionen. Er ist ein verfahrenstechnisches Aggregat, das gleichzeitig Temperaturen bis 220 °C, aggressive Chemie der Vorbehandlung und absolute Sauberkeit der Beschichtungskabine vereinen muss. Ein universeller Stückgutförderer hält diesen Anforderungen nicht stand: Lager verschmutzen mit Lack, die Kette längt sich durch Thermozyklen, und die Geschwindigkeit muss zonenweise variabel sein.
2. Hängebahn oder Power & Free
| Kriterium | Hängebahn (Overhead) | Power & Free |
|---|---|---|
| Prinzip | Alle Gehänge laufen mit gleicher Geschwindigkeit | Lastlaufwerk koppelt sich von Antriebskette ab |
| Puffern | Nein | Ja, 50–100 Gehänge möglich |
| Einzelstopp | Nein | Ja, Indexierung pro Zone |
| Investition | 1× | 1.8–2.3× |
| Anwendung | Monolack, kleine Serien | Mehrfarbig, Roboterbeschichtung |
Für 1–2 Farben und einfache Geometrien reicht eine Hängebahn mit X348/X458. Bei Karosserien, Mehrfarblackierung oder Roboteranbindung ist Power & Free auf X458 oder X678 zwingend.
3. Auslegung der Kettenlast
Berechnungsschritte:
Maximales Werkstückgewicht je Gehänge (P_max, kg).
Gehängeabstand (s, m) — typisch 0,6–1,2 m bei Lackierung.
Gesamttrassenlänge (L, m) und Anzahl 90°-Bögen.
Streckenlast: q = (P_max + m_Gehänge) / s (kg/m).
Kettenzugkraft: T = q × L × g × (μ · cos θ + sin θ) × (1 + 0,05 · n_Bögen).
| Kette | Teilung | Nennzugkraft | Max. Last/Gehänge |
|---|---|---|---|
| X348 | 76,2 mm | 13,3 kN | 80 kg |
| X458 | 101,6 mm | 19,6 kN | 180 kg |
| X678 | 152,4 mm | 53,4 kN | 600 kg |
4. Geschwindigkeit und Durchsatz
Typische Bahngeschwindigkeit: 0,5–6,0 m/min. Durchsatz:
N (Stk/h) = V (m/min) × 60 / s (m/Gehänge) × k_Belegung
k_Belegung = 0,85–0,95 für Vollautomatik, 0,6–0,75 für Handbeladung. Bei 4 m/min und 0,8 m Gehängeabstand: ca. 255 Teile/h.
5. Ofen- und Vorbehandlungsdurchführung
Der Förderer durchquert Entfettung, Phosphatierung, Spülung, Wassertrocknung (110–140 °C), Beschichtung und Polymerisation (180–220 °C). Anforderungen:
Schleusen zwischen Kammern — Gummi- oder Bürstendichtungen.

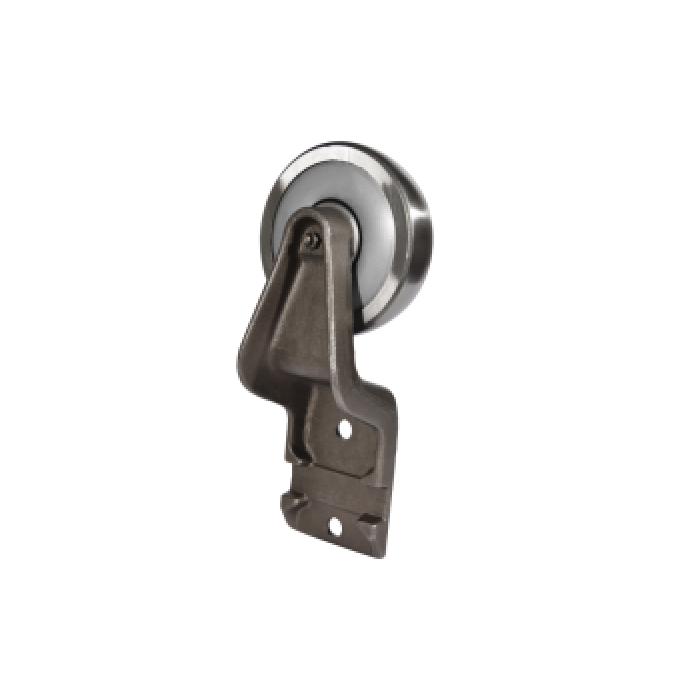

Laufrollenlager — Hochtemperaturfett (Lithium-Komplex bis 150 °C, PFPE bis 250 °C).
Laufschiene im Ofen — Edelstahl 1.4301 oder warmfester Cr-Mo-Stahl.
Temperatur-Längenkompensatoren — alle 20–30 m.
6. Typische Auslegungsfehler
Fehler 1. Unterschätzte Verweilzeit im Ofen. Pulverhärtung benötigt 15–20 min bei 180 °C — bei 4 m/min muss die Ofenzone min. 60–80 m lang sein.
Fehler 2. Zu kurzer Gehängeabstand bei großen Werkstücken — Teile berühren sich in 90°-Bögen.
Fehler 3. Fehlende Kühlzone zwischen Ofen und Entladung — Verbrennungsgefahr, beschädigte Gehänge.
Fehler 4. Kettenauswahl ohne Sicherheitsfaktor 1,5–2,0 — Längung >3 % nach 12–18 Monaten.
7. Lebenszykluskosten
Eine 200-m-Hängebahn mit X458 für eine Pulverbeschichtungslinie:
| Kostenblock | Anteil 10 Jahre |
|---|---|
| Investition Förderer | 35 % |
| Energie (Antrieb + Heizung) | 28 % |
| Wartung & Verschleißteile | 18 % |
| Stillstände & Ausschuss | 12 % |
| Reinigung & Schmierung | 7 % |
Die größten Hebel: Automatische Schmierung (−40 % Verschleißteile), Frequenzumrichter am Antrieb (−18 % Energie), Pufferzonen vor Roboterzelle (−60 % Stillstandszeit).
8. Häufige Fragen
Wie groß ist der minimale Bogenradius für X458?
Horizontal 600 mm in der Kettenachse, vertikal 1200 mm. Kleinere Radien beschleunigen den Verschleiß der Bolzen.
Wie lange hält eine X458-Kette in der Lackieranlage?
Bei korrekter Schmierung und Last ≤70 % vom Katalog: 8–12 Jahre (40 000–60 000 h). Ohne Autoschmierung 3–5 Jahre.
Kann ich Power & Free nachrüsten?
Nur mit komplettem Austausch der Tragkonstruktion — zwei Schienen statt einer. Meist ist Neubau wirtschaftlicher.
Fazit
Der Hängeförderer ist das verfahrenstechnische Rückgrat jeder Lackieranlage. Ein Fehler in der Auslegung kostet 10–15× mehr als die saubere Engineering-Stunde am Anfang. Qixuan Conveyor liefert komplette Hängebahn- und Power-&-Free-Systeme mit Auslegung, Montage und Inbetriebnahme — Anfrage mit Layout-Skizze genügt.
